Apparat tal-Bieb tal-Inżul b'Ftuħ taċ-Ċentru b'2 Weraq THY-LD-B
1. Il-metodu tal-ftuħ huwa li tiftaħ il-pannell tal-bieb u tgħaddi mit-test tal-impatt tal-pendlu ta' 45Kg.
2. Il-bieb huwa mġiegħel jagħlaq minn martell tqil, u l-martell tqil u t-tubu gwida jitqiegħdu fuq in-naħa ta' ġewwa tal-bieb tal-inżul.
3. Is-serratura tal-bieb għaddiet mit-test taċ-Ċentru Nazzjonali tal-Ispezzjoni tal-Lifts u kisbet iċ-ċertifikazzjoni CE u CU-TR.
4. Vultaġġ applikabbli tas-serratura tal-bieb: ≤ AC230V, ≤ DC110V.

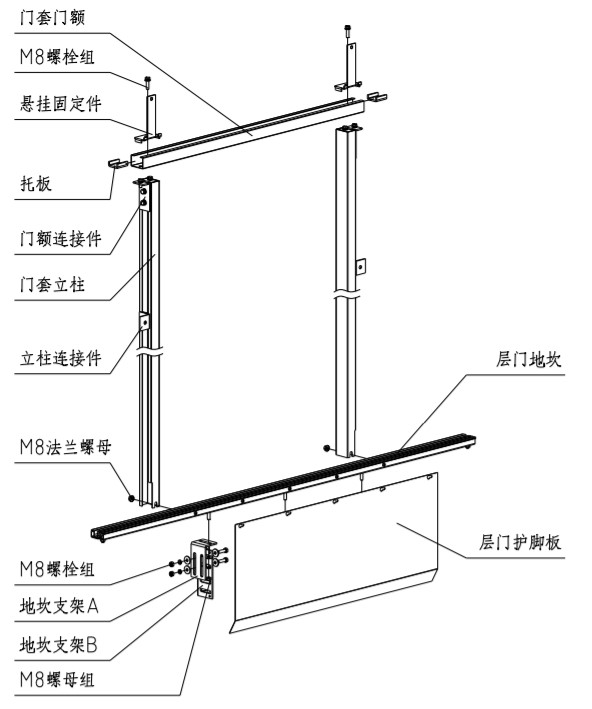

1. Installazzjoni tas-soll u l-għatu tal-bieb
1.1. Iddetermina l-pożizzjoni tad-dħul u l-ħruġ tas-soll skont id-daqs tal-parank; aġġusta ċ-ċentru tas-soll biex ikun l-istess bħaċ-ċentru tad-dħul u l-ħruġ, u immarka ċ-ċentru tas-soll; aġġusta l-livell tas-soll biex ikun inqas minn 1/1000; Wiċċ biex jipprevjeni l-ilma milli jidħol fil-parank.
1.2. Arma l-kolonna tal-għatu tal-bieb u l-bieb tal-għatu tal-bieb bil-biċċiet li jgħaqqdu, u installa l-partijiet li jiddendlu biex jitwaħħlu; poġġi l-bieb fuq is-soll, aġġusta l-vertikalità tal-kolonna tal-għatu tal-bieb biex tkun inqas minn 1/1000; iċ-ċentru tal-għatu tal-bieb ikun konsistenti maċ-ċentru tal-kejl tal-marka taċ-ċentru tas-soll tad-dħul u l-ħruġ; id-daqs tal-pjan t'isfel ta' quddiem tal-għatu tal-bieb u l-pjan ta' fuq tas-soll huwa l-għoli nett tal-bieb. Wara li jitlesta l-aġġustament, illokkja l-ġewż tal-flanġ M8. Wara li taġġusta d-daqs, waħħal il-konnettur tal-kolonna mal-ħajt.
1.3. Waħħal il-protezzjoni tas-sieq tal-bieba tal-inżul fuq is-soll.
2. Installazzjoni ta' apparat tal-bieb tal-inżul
2.1. Allinja l-qafas tas-soll ta' fuq tal-bieb tal-inżul mal-ponta fit-tarf t'isfel tal-parti li twaħħal is-sospensjoni, u ssakkar il-qafas tas-soll ta' fuq u l-parti li twaħħal is-sospensjoni tal-bieb tal-inżul permezz tal-grupp ta' boltijiet M8*20.
2.2. Waħħal il-qafas tal-immuntar tas-soll ta' fuq mal-ħajt tal-parank b'boltijiet ta' espansjoni jew boltijiet li jgħaddu mill-ħajt. Il-qafas tal-immuntar tas-soll ta' fuq u s-soll ta' fuq tal-bieb tal-inżul huma konnessi permezz ta' boltijiet b'għonq kwadru M8.
2.3. Aġġusta s-soll ta' fuq tal-bieb tal-inżul lejn ix-xellug u l-lemin biex iċ-ċentru tal-bieb ikun miftuħ u ċ-ċentru tad-daħla u l-ħruġ ikun konsistenti.
2.4. Aġġusta l-vertikalità tal-art tal-apparat tal-bieba tal-inżul. Aġġusta l-vertikalità tal-art tal-apparat tal-bieba tal-inżul għal ±0.5mm billi tpoġġi linja vertikali jew billi tieħu s-soll tal-bieba tal-kabina bħala referenza.
2.5 Wara li tirrevedi l-parametri ewlenin tal-installazzjoni tal-qafas tas-soll fuq il-bibien tal-art li ġejjin, issikka l-boltijiet kollha tal-installazzjoni:
Għoli tal-qafas tas-soll ta' fuq tal-bieb tal-inżul: id-distanza bejn il-wiċċ ta' fuq tal-binarju gwida tal-qafas tas-soll ta' fuq tal-bieb tal-inżul u s-soll tal-bieb tal-inżul hija HH+106mm;
Iċ-ċentru tal-qafas tas-soll ta' fuq tal-bieb tal-inżul: id-devjazzjoni bejn iċ-ċentru tal-qafas tas-soll ta' fuq tal-bieb tal-inżul u ċ-ċentru tad-daħla u l-ħruġ hija ta' ±1mm;
Id-distanza bejn il-binarju gwida tas-soll ta' fuq tal-bieb tal-inżul u s-soll tal-bieb tal-kabina: id-distanza bejn il-binarju gwida tas-soll ta' fuq tal-bieb tal-inżul u s-soll tal-bieb tal-inżul hija ta' 42.5mm, u d-distanza mis-soll tal-bieb tal-kabina hija ta' 72.5mm.
Għoli tal-qafas tas-soll ta' fuq tal-bieb tal-inżul: id-distanza bejn il-wiċċ ta' fuq tal-binarju gwida tal-qafas tas-soll ta' fuq tal-bieb tal-inżul u s-soll tal-bieb tal-inżul hija HH+106mm;
Iċ-ċentru tal-qafas tas-soll ta' fuq tal-bieb tal-inżul: id-devjazzjoni bejn iċ-ċentru tal-qafas tas-soll ta' fuq tal-bieb tal-inżul u ċ-ċentru tad-daħla u l-ħruġ hija ta' ±1mm;
Id-distanza bejn il-binarju gwida tas-soll ta' fuq tal-bieb tal-inżul u s-soll tal-bieb tal-kabina: id-distanza bejn il-binarju gwida tas-soll ta' fuq tal-bieb tal-inżul u s-soll tal-bieb tal-inżul hija ta' 42.5mm, u d-distanza mis-soll tal-bieb tal-kabina hija ta' 72.5mm.
