Operatur tal-Bieb Asinkroniku VVVF b'Ftuħ Ċentrali b'2 Weraq THY-DO-09XA
1. Kunsinna Mgħaġġla
2. It-tranżazzjoni hija biss il-bidu, is-servizz qatt ma jispiċċa
3.Tip: Operatur tal-Bieb THY-DO-09XA
4. Nistgħu nipprovdu sistemi ta' operaturi ta' bibien sinkroniċi u asinkroniċi ta' BST, NBSL, OULING, ES, YS, HD u marki oħra.
5. Il-fiduċja hija l-hena! Qatt mhu se nfalli l-fiduċja tiegħek!
1. Jadotta trasmissjoni sinkronika taċ-ċinturin, mingħajr żliq, mingħajr lubrikazzjoni, tħaddim bla xkiel u inqas storbju.
2. Is-sikkina tal-bieb asinkronika b'funzjoni integrata ta' serratura tal-bieb tal-karozza hija adottata biex tirrealizza l-installazzjoni fuq il-pjanċa mdendla tal-bieb.
3. Bl-użu tat-teknoloġija tal-kontroll tal-konverżjoni tal-frekwenza VVVF, prestazzjoni affidabbli u debugging faċli.
4. Bl-użu ta' mutur ċatt u gwida tal-ippressar f'forma ta' S, l-istruttura hija aktar kompatta

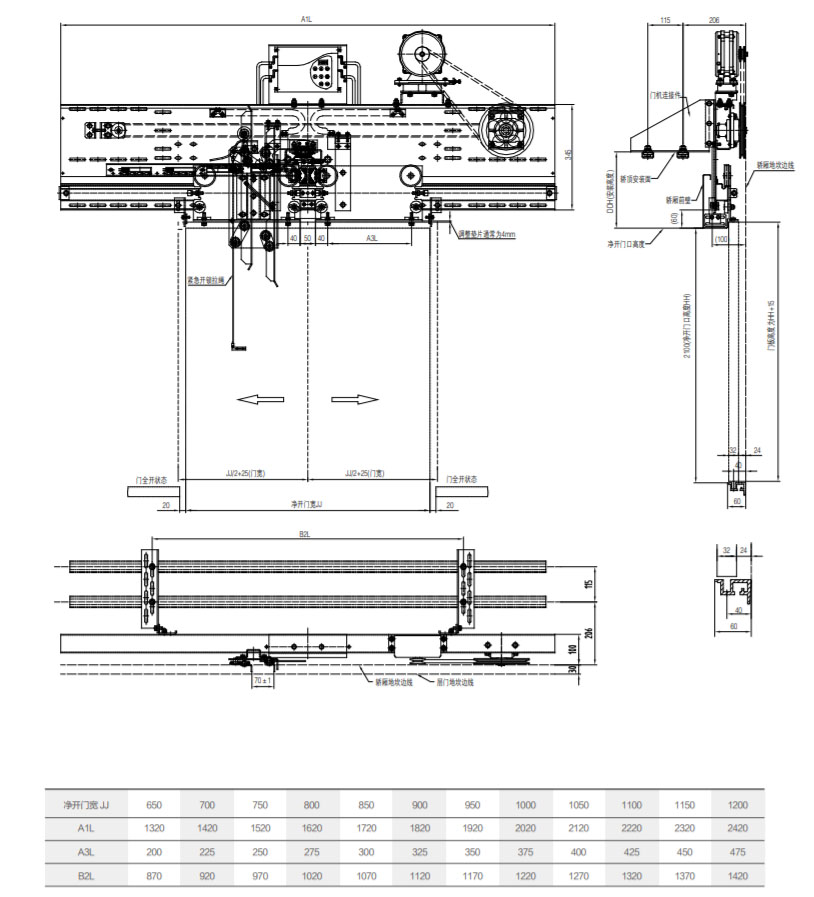

Parentesi tal-installazzjoni fuq il-parti ta' fuq tal-karozza
Bracket ta' installazzjoni msaħħa
Pajp tat-twaħħil għall-installazzjoni fuq saqaf tal-karozza (mhux obbligatorju)
L-apparat tas-serratura tal-bieb tal-karozza jinkludi żewġ partijiet: assemblaġġ ta' ganċ u assemblaġġ ta' sedil fiss. Biex jiġu żgurati l-azzjonijiet mekkaniċi u elettriċi preċiżi tas-serratura tal-bieb tal-karozza, huma meħtieġa l-aġġustamenti li ġejjin:
1. Meta l-bieba tal-karozza tkun magħluqa kompletament, id-distanza orizzontali bejn il-ganċ tas-serratura u l-bażi fissa hija ta' 20-22mm, id-daqs tal-ingaġġ vertikali huwa ta' 13.5~14.5mm, u l-ammont ta' segwitu tal-kuntatt elettriku huwa ta' 3-5mm.
2. Wara li taġġusta d-daqs tal-ganċ tas-serratura u s-sedil fiss, aġġusta d-distakk bejn ix-xafra tas-sikkina u l-ballun tal-bieb. Meta l-bibien tas-sala u tal-karozza jkunu magħluqa kompletament, ix-xafra tas-sikkina tal-bieb tal-karozza tkun 8±1mm 'il bogħod mis-soll tal-bieb tas-sala, il-parti ta' quddiem tal-bieb tas-sala tkun 8±1mm mis-soll tal-bieb tal-karozza, u x-xafra mobbli tas-sikkina tal-bieb tkun 7-8mm 'il bogħod mis-soll tal-bieb tas-sala.
3. Fl-istat aġġustat, meta l-kuntatt ikun għadu kif imiss jew ikun wasal biex jiġi skonnettjat, id-dimensjoni vertikali tal-malja tal-ganċ tas-serratura u l-bażi tat-twaħħil hija ta' 10 ± 0.5 mm.

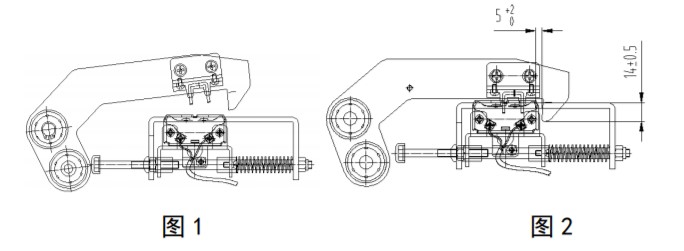

4. Meta l-bieb jinfetaħ normalment, il-ganċ tas-serratura jiċċaqlaq madwar 15mm fid-direzzjoni tal-ftuħ tal-bieb bil-bieb tal-karozza l-ewwel, il-kuntatt tal-verifika elettrika jiġi skonnettjat, u d-daqs tal-ingaġġ vertikali tal-ganċ tas-serratura mal-bażi fissa ta' 13.5~14.5mm jibqa' l-istess, ara l-Figura 1 hawn taħt. F'dan il-ħin, jekk ix-xafra mobbli tas-sikkina tal-bieb tmiss il-goal kick tal-bieb tas-sala, jiġifieri, fiż-żona tal-livellar, il-ganċ tas-serratura jibda jinfetaħ u l-bieb jinfetaħ normalment, ara l-Figura 2 hawn taħt; jekk ix-xafra mobbli tas-sikkina tal-bieb ma tistax tmiss il-goal kick tas-sala, jiġifieri, fiż-żona mhux tal-livellar, il-ganċ tas-serratura ma jistax jinfetaħ, is-serratura tal-bieb tal-karozza tkun imwaħħla, u l-bieb ma jistax jinfetaħ.

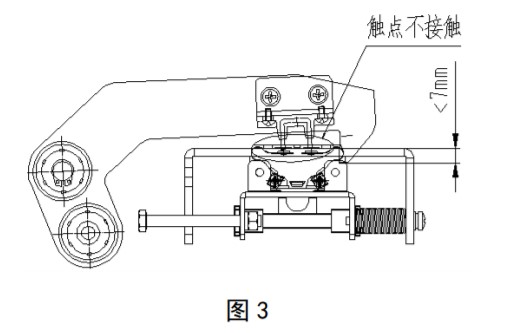

4. Meta l-bieb ikun magħluq normalment, il-ganċ tas-serratura jkun fi stat miftuħ u jiċċaqlaq mal-bieb tal-karozza sal-pożizzjoni fejn il-bieb ikun wasal biex jingħalaq, kif muri fil-Figura 1 hawn taħt. F'dan il-ħin, il-bieb tas-sala jagħlaq f'postu pass qabel il-bieb tal-karozza, u mbagħad ikompli jagħlaq. Il-boċċa tal-bieb tas-sala ma tistax issuq il-ganċ tas-serratura tal-bieb tal-karozza u l-ganċ tas-serratura jaqa'. F'dan il-ħin, id-distanza orizzontali bejn il-ganċ tas-serratura u s-sedil fiss hija 5-7mm, u d-daqs tal-malja vertikali 13.5-14.5mm, is-swiċċ tal-kuntatt jinxtegħel f'dan il-ħin, ara l-Figura 2 hawn taħt. Kompli agħlaq il-bieb mill-ġdid, il-ganċ tas-serratura jkun f'postu. Jekk id-daqs tal-ganċ tas-serratura u l-bażi tat-twaħħil ma jilħqux ir-rekwiżit standard ta' 7mm, il-kuntatt fuq il-ganċ tas-serratura ma jikkuntattjax il-kuntatt tas-swiċċ tal-kuntatt fuq l-assemblaġġ tal-bolt, u l-kuntatt elettriku ma jistax jitwettaq f'dan il-ħin, kif muri fil-Figura 3 hawn taħt.
