Magna ta' Trazzjoni Mingħajr Gearless Sinkronika b'Kalamita Permanenti THY-TM-K200

Id-disinn u l-produzzjoni tal-magna tat-trazzjoni tal-liftijiet mingħajr gerijiet sinkroniċi b'kalamita permanenti THY-TM-K200 jikkonformaw ma' "GB7588-2003-Kodiċi tas-Sigurtà għall-Manifattura u l-Installazzjoni tal-Liftijiet", "EN81-1: 1998-Regoli tas-Sigurtà għall-Kostruzzjoni u l-Installazzjoni tal-Liftijiet", "GB/ Ir-regolamenti rilevanti f'T24478-2009-Magna tat-Trazzjoni tal-Liftijiet. Il-magna tat-trazzjoni hija magħmula minn mutur sinkroniku b'kalamita permanenti, rota tat-trazzjoni u sistema tal-ibbrejkjar. Bl-użu ta' materjali b'kalamita permanenti ta' prestazzjoni għolja u struttura speċjali tal-mutur, għandha l-karatteristiċi ta' veloċità baxxa u torque kbir. Is-serje K għandha struttura tar-rotor ta' barra, u s-sistema tal-ibbrejkjar hija struttura tal-brejk tal-blokka. Ir-rota tat-trazzjoni u r-rota tal-brejk huma konnessi b'mod koassjali u installati direttament fuq it-tarf tal-estensjoni tax-xaft tal-mutur. Il-brejk huwa mgħammar b'mikro swiċċ biex jimmonitorja s-sitwazzjoni tal-ibbrejkjar. Meta l-brejk jinfetaħ, il-kuntatt normalment miftuħ tal-mikro swiċċ jingħalaq. Huwa adattat għal liftijiet b'kamra tal-magni u liftijiet mingħajr kamra tal-magni. Il-proporzjon tat-trazzjoni huwa 2:1 u 4:1, it-tagħbija nominali hija 630KG ~ 1150KG, il-veloċità nominali hija 0.5 ~ 2.5m/s, u d-dijametru tal-puleġġ tat-trazzjoni jista' jkun 400mm u 450mm. Kull magna tat-trazzjoni tgħaddi minn spezzjoni stretta tal-kwalità qabel ma titlaq mill-fabbrika biex tiżgura l-kwalità u l-prestazzjoni tal-prodott.

1.Installazzjoni ta' magna tat-trazzjoni

•Qabel ma tinstalla l-magna tat-trazzjoni, trid tiżgura s-saħħa tal-qafas tal-installazzjoni u l-pedament.

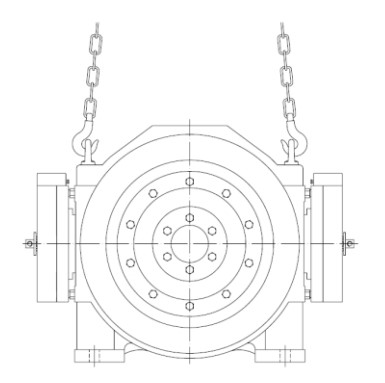

• Meta terfa' l-magna tat-trazzjoni, jekk jogħġbok uża ċ-ċirku jew it-toqba tal-irfigħ fuq il-korp tal-magna tat-trazzjoni.

• Meta terfa', kun żgur li terfa' vertikalment, u l-angolu bejn iż-żewġ ganċijiet għandu jkun inqas minn 90°.

• Il-pjan ta' installazzjoni tal-magna tat-trazzjoni għandu jkun livellat, u għandu jkun hemm miżuri korrispondenti għat-tnaqqis tal-vibrazzjoni.

• Il-ħabel tal-wajer tal-azzar imdendel u t-tagħbija korrispondenti għandha tgħaddi mill-pjan ċentrali tal-puleġġ tat-trazzjoni vertikalment.

• Kun żgur li l-wiċċ tal-qafas fejn tkun installata l-magna tat-trazzjoni jkun ċatt u li d-devjazzjoni massima permessa tkun ta' 0.1mm.

• Ir-rota tal-idejn tal-kamra tal-magni tinsab fin-naħa t'isfel tax-xellug ta' wara tal-unità prinċipali. Jekk jogħġbok oqgħod attent għall-interferenza tal-qafas.

• Id-daqs tal-boltijiet għat-twaħħil tal-magna tat-trazzjoni huwa mgħammar b'toqob għas-saqajn, u jintużaw il-boltijiet b'saħħa ta' 8.8.

•Normalment il-magna tat-trazzjoni tkun mgħammra b'virga kontra l-qbiż u għatu protettiv, jekk jogħġbok irrisettjaha wara li tinstalla l-ħabel tal-wajer.
