Żraben Gwida li Jiżżerżqu Jintużaw għal Elevaturi tal-Passiġġieri Ordinarji THY-GS-029

Deskrizzjoni Qasira:

Dettalji tal-Prodott

Tikketti tal-Prodott

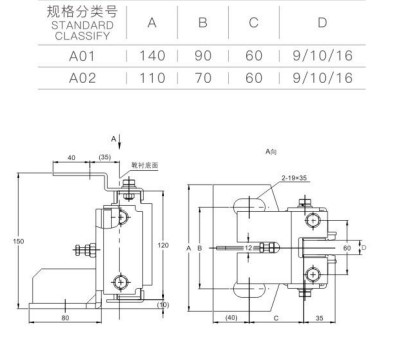

Parametri tal-Prodott

Veloċità Nominali	≤1.75m/s
Forza Pożittiva	1050N
Forza ta' Tbandil	650N
Qabbel il-Gwida Ferrovjarja	9,10,15.88,16
Applikabbli għall-kapsuli laterali

Informazzjoni dwar il-Prodott

Iż-żraben gwida li jiżżerżqu Mitsubishi THY-GS-029 huma installati taħt is-sedil tal-irkaptu tas-sigurtà fuq ir-raġġ ta' fuq tal-kabina u l-qiegħ tal-kabina. Ġeneralment, hemm 4 kull wieħed, li hija parti biex tiżgura li l-kabina timxi 'l fuq u 'l isfel tul il-binarju gwida. Prinċipalment użat għal liftijiet li l-veloċità nominali tagħhom hija taħt l-1.75m/s. Dan iż-żarbun gwida huwa magħmul prinċipalment minn inforra taż-żarbun, sedil taż-żarbun, detentur tat-tazza taż-żejt, molla tal-kompressjoni u partijiet tal-gomma. Is-sedil taż-żarbun għandu saħħa u riġidità suffiċjenti, u għandu damping tajjeb tal-vibrazzjoni. Is-sedil taż-żarbun ġeneralment ikun magħmul minn ħadid fondut griż; minħabba li l-istruttura tal-iwweldjar tal-pjanċa hija sempliċi biex tiġi manifatturata, l-istruttura tal-iwweldjar tal-pjanċa tintuża wkoll komunement. Il-inforra tal-but għandha wisa' differenti ta' 9-16mm, li huwa konvenjenti għall-utenti biex jagħżlu skont il-wisa' tal-binarju gwida. Huwa magħmul minn polyurethane reżistenti ħafna għall-użu. Sabiex tittejjeb il-prestazzjoni taż-żliq u titnaqqas il-frizzjoni bejn l-inforra taż-żarbun u l-binarju gwida, huwa meħtieġ żejt lubrikanti, għalhekk hemm parentesi biex titqiegħed it-tazza taż-żejt fuq iż-żarbun gwida. Iż-żejt lubrikanti fil-kaxxa taż-żejt huwa miksi b'mod uniformi fuq il-wiċċ tax-xogħol tal-binarju gwida permezz tal-feltru biex jinkiseb l-iskop ta' lubrikazzjoni awtomatika.

Metodu ta' aġġustament taż-żarbun gwida

Qabel ma tinstalla ż-żarbun gwida, l-ewwel waħħal il-ġewż tal-aġġustament sabiex id-distakk X bejn il-bracket u l-kuxxinett tal-gomma jkun ta' 1mm. Wara li tinstalla ż-żarbun gwida, ħoll il-ġewż tal-aġġustament sabiex id-distakk Y bejn il-ġewż tal-aġġustament u l-wiċċ tal-bracket ikun ta' madwar 2~4mm. F'dan il-ħin, id-distakk X għandu jkun ukoll bejn 1~2.5mm. Imbagħad issikka l-ġewż tal-irbit. Wara li taġġusta skont il-passi preċedenti, tista' tosserva l-issikkar taż-żarbun gwida billi tħawwad il-karozza kif suppost, jiġifieri, żomm iż-żarbun gwida u l-binarji gwida f'kuntatt bażiku, iżda mhux issikkati wisq. Fl-istess ħin, l-istat tal-installazzjoni taż-żarbun gwida jista' jiġi rfinat skont l-istat ta' koordinazzjoni taż-żarbun gwida u l-binarju gwida f'dan il-ħin.
